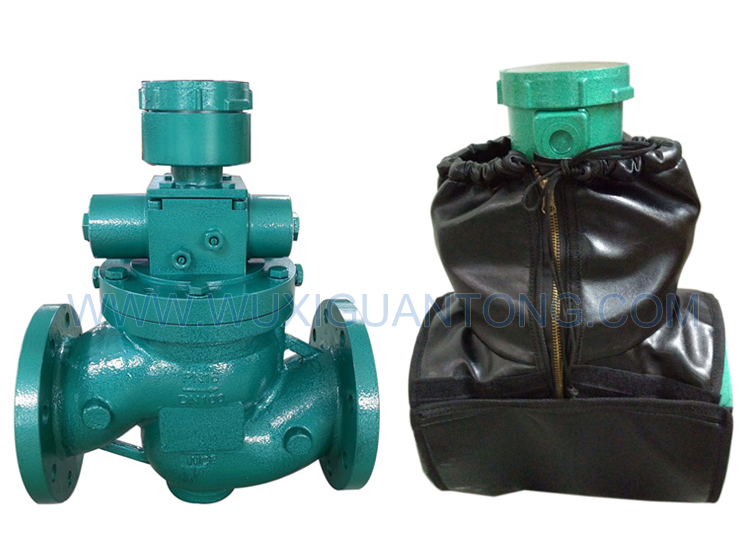

FBDF-（XX）HSB 保溫型活塞式電液閥
此類電液閥適用于北方寒冷地區及有溫控要求的地方。具有較高的耐寒適應性，開閉靈活、操作簡單、多段控速、重復性誤差小、密封可靠等特點。
主要參數：
工作介質：成品油、水、氣體、化學品等
工作溫度：-40℃～80℃
工作壓力：0.05～1.0（MPa)
工作電壓：AC：220V±10％ 50mA*2 DC：24V±5％ 500mA*2
電氣接口：G1/2、G3/4、NPT1/2、NPT3/4
安裝方式：水平安裝
主要零件材料：
閥體、閥蓋：鑄鋼 或 不銹鋼
閥芯： 不銹鋼
導管：銅 或 不銹鋼
密封材料：氟橡膠，氟硅膠
主要外形及連接尺寸：
|
公稱壓力MPa
|
公稱通徑mm
|
L
mm
|
A
mm
|
D
mm
|
D1
mm
|
d
mm
|
W
Kg
|
|
1.6
|
80
|
280
|
330
|
200
|
160
|
8x18
|
34
|
|
100
|
350
|
350
|
220
|
180
|
8x18
|
47
|
|
2.0
|
80
|
280
|
330
|
190
|
15205
|
4x18
|
34
|
|
100
|
350
|
350
|
230
|
190.5
|
8x18
|
48
|
|
2.5
|
80
|
280
|
20
|
200
|
160
|
8x18
|
34
|
|
100
|
350
|
250
|
235
|
190
|
8x22
|
48
|
|
|
注：法蘭連接尺寸可參照GB/T9115-2010、HG/T20592-2009、HG/T20615-2009(CLASS系列）定制。
